SERVICE

事業内容

意匠図・構造図・設備図等、御支給いただいた設計図を基に
専用CAD・汎用CADを使い施工図を作図します。

施工図には鉄骨造建築物の全体がわかる一般図、部分的に面書きした矩計図、各部品の単品詳細図などがあります。
お客様と打ち合わせを繰り返し各図面を仕上げ納品してまいります。

施工図作成

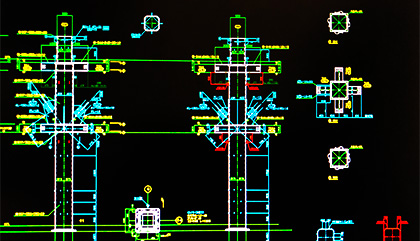

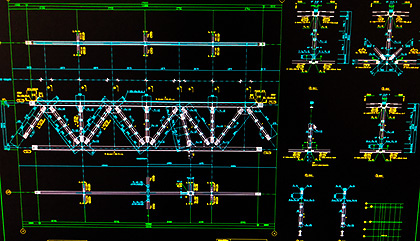

鉄骨専用CADを用いて効率的に作成しています。
立体駐車場、大型ショッピングモール、物流倉庫、大学施設、駅ビル、病院など様々な建築物を担当致します。

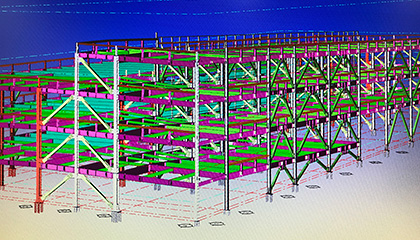

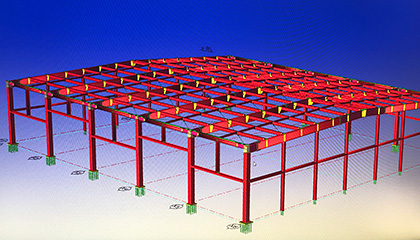

また3Dモデルソフトを使い、より正確な施工図を作成致します。

入力の度に自動的に構築されていくので細部な問題点も早期に発見でき、3Dを見ながら入力できるので、鉄骨の納まりについても理解が深まります。

過去の績一例

施工図を作成した建築物のご紹介
